Membuat USB OTG Android Sendiri

USB OTG adalah singkatan dari universal serial bus on the go, USB OTG adalah sebuah fitur baru pada smartphone yang mempermudahkan kita untuk mentransfer data dari smartphone ke sebuah perangkat lain melalui kabel USB OTG, namun tidak semua perangkat android mempunyai fitur tersebut, untuk memakai fitur tersebut beberapa harus menggunakan aplikasi pihak ketiga.

Fungsi dari USB OTG
Sebagian besar artikel yang ada pada blog mengatakan bahwa USB OTG digunakan untuk transfer data dari perangkat android ke media penyimpanan, namun sebenarnya USB OTG mempunyai fungsi lain yang dapat digunakan untuk berbagai macam.

Sehingga USB OTG berfungsi sebagai konektor antara perangkat android anda dengan perangkat lain.

Arsitektur USB OTG. Pada standar USB menggunakan master / slave arsitektur, sebuah USB host bertindak sebagai master protokol, dan USB perangkat bertindak sebagai slave. Hanya host yang dapat menjadwalkan konfigurasi dan transfer data di atas link. Perangkat tidak dapat memulai transfer data, mereka hanya menanggapi permintaan yang diberikan oleh host. Untuk mengenal lebih jauh tentang USB anda dapat membaca di sini.

OTG memperkenalkan konsep bahwa perangkat dapat melakukan baik master dan slave, dan mengubah terminologi. Dengan OTG, sebuah perangkat dapat menjadi host (bertindak sebagai master link) atau perifer (bertindak sebagai slave link).

USB on the go menggambarkan host / peran perifer swapping hanya untuk kasus koneksi pada perangkat yang satu menuju pada perangkat yang lain di mana dua perangkat OTG secara langsung terhubung. Peran swapping tidak bekerja melalui sebuah hub standar, sebagai salah satu perangkat akan bertindak sebagai host dan yang lain sebagai perifer sampai mereka terputus. Untuk lebih jelasnya anda dapat membaca di sini.

USB OTG pada Android
Setelah saya mencoba berbagi tentang pengertian USB OTG, maka sekarang saatnya kita berbagi tentang USB OTG pada android. Keuntungan dari USB OTG, anda dapat menggunakan periperal lain yang dapat dikoneksikan ke android sebagai contohnya USB keyboard, USB mouse, flash disk, USB midi controller dan lain-lain.

Catatan:
Anggapan bahwa, tidak semua android support USB OTG, hal itu dikarenakan tidak semua kernel android support USB OTG, namun jika anda menggunakan kernel yang support OTG, maka anda dapat memanfaatkan USB OTG tersebut. Jadi kesimpulannya, USB OTG tidak bergantung pada type atau merk android anda, namun bergantung dari kernel android anda apakah support atau tidak.Untuk menggunakan USB OTG anda bisa membeli kabel USB OTG harganya relatif murah (di bawah $10), atau anda dapat membuat sendiri dengan menggabungkan jack USB yang sudah tidak anda pakai (namun beberapa OTG tidak dapat menggunakan cara ini).

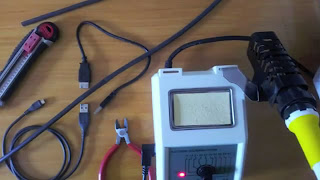

Namun anda dapat juga membuat sendiri sesuai dengan kreatifitas anda. Beberapa peralatan yang anda butuhkan untuk membuat:

1.Tang potong dan tang jepit
2.Cutter
3.Kabel USB
4.Gunting
5.Multi Tester
6.Solder dan perangkat pendukung lainnya

Cara pembuatan:
1.Pertama potong kabel USB to micro USB dan kabel USB extender

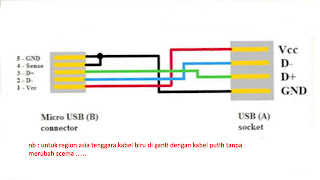

2.Potong dan kelupas pada konektor micro USB maka akan ditemui 4 warna

Dengan penjelasan

Pin1 VCC Red

Pin2 D- White

Pin3 D+ Green

Pin4 Sensor N/A

Pin5 GND Black




3.Baliklah kabel micro USB tersebut dan temukan kabel ground yang berwarna hitam, setelah itu lakukan jumper dengan ground x yang berada di atasnya, tanpa menyentuh kabel yang lain.


4.Setelah itu sambungkan micro USB dengan kabel extender yang telah anda potong sebelumnya



5.Setelah selesai penyambungan, rapikan kabel tersebut



Catatan:
Jika anda tidak ingin repot, anda dapat membeli kabel USB OTG dengan harga relatif murah, namun sebelum membeli pastikan terlebih dahulu perangkat anda support USB OTG, mengingat USB OTG biasanya pada perangkat mid-end hingga high-end. Beberapa perangkat bisa terkoneksi dengan android anda, sehingga android anda dapat digunakan dengan optimal, sebagai contohnya anda dapat menggunakan keyboard dan mouse USB, joystick USB, terkoneksi dengan keyboard music anda dengan USB midi controller dan cakewalk, selain itu masih banyak perangkat lain seperti contohnya yang sangat popular yaitu USB Flashdisk yang dapat terkoneksi dengan android anda dengan menggunakan perantara USB OTG.

Sumber: Dari berbagai sumber di berbagai forum,blog dan uji coba
